本裝置是用于測量新能源電機轉子動平衡的機電一體化設備，采用了以PLC作為主控機，完成測試修正相關計算及轉子相位控制，以觸摸屏作為人機交流界面，進行參數的設定以及對機器的操作，使操作變得非常簡便。

該款新能源電機全自動平衡機采用單一系統控制，對轉子參數的設定、轉子品種的錄入、不平衡量數據的處理，測量單元的工夾具置換、自動鉆削等工作都能很容易完成。同時還具有數據數據記錄的功能。

集智新能源電機平衡機設備特點：

1） 采用硬件濾波電路，以減小外界振動等干擾，可實現高精度測量。

2） 采用伺服電機脈沖控制，對不平衡量的角度進行控制，可實現精確定位。

3） 由于實際上沒有不平衡量為零的轉子，所以本裝置的校正方式中采用不平衡量電氣調零方式，因此不需要特別制作零不平衡量的標準轉子。

4） 由于使用PLC控制并配有功能完善的軟件系統，有關設定參數、轉子種類等可一次性設定輸入完成，以后任意調用即可。

操作界面

結構示意圖

設備安全防護：

1）設備有手動急停按鈕，按下此按鈕后，設備所有動作立即停止，待按下復位健后，所有可運動設備按照順序返程。

2）電器控制柜內有冷卻風扇冷卻。

3）所有零部件、焊接等進行倒角、拋光等處理，提供最少的銳角轉角，最少的接縫和平整度光滑的連接。

4）設備運行噪音：≤80dB(A)(包括吸塵設備，不包含特殊銑刀形式或特殊工件材質)。

5）設備配置安全門

6）設備機械傳動部分有防護罩保護，有明顯的安全標示，以保證安全。

7）系統具有診斷功能以識別和顯示導致設備停機的故障。

設備操作步序流程：

1）設備允許放料信號給出（給機器人或亮燈通知操作工）。

2）工人或機器人將加工好的轉子取出，放入新的轉子。

3）工人或機器人離開后，給設備啟動信號。

4）設備檢測是否有轉子放入，如果有轉子，則開始進行測試。

5）測試完成，切削工位的轉子加工完成后，

6）切削完成的轉子進行復測，

7）轉子復測完成后，設備對結果進行判定，合格品則通知機器人或工人取料；不合格品則根據用

戶設定進行或不進行二次去重。

8）用戶不設定二次去重，則設備通知機器人或工人取料，并給出NG信號。

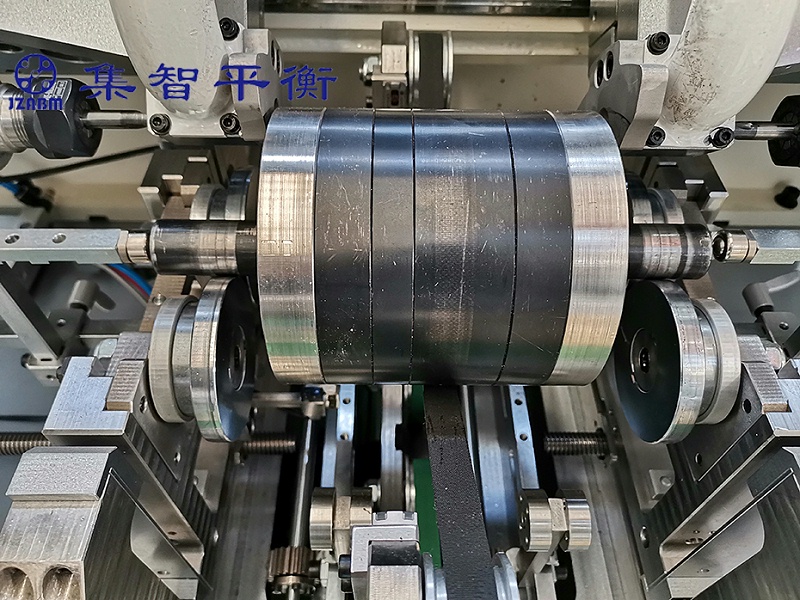

平衡測量支撐部/驅動部

伺服電機通過皮帶驅動轉子旋轉，旋轉時傳感器將振動信號轉換為電壓信號。經過硬件濾波減小雜波干擾、A/D轉換電路處理、內部信號解析、平均化處理、計算出平衡量及角度，顯示在觸控屏上。根據計算出的兩側不平衡量，通過深度迭代算法，計算出兩側需要切削的孔數、深度及角度。

平衡測量支撐部/驅動部示意圖

集智平衡修正部夾持部/切削部

修正：在轉子側面進行軸向鉆削、依據測量所得的不平衡量，通過深度迭代算法，計算出兩側需要切削的孔數、深度及角度。切削機構通過伺服電機帶動滾珠絲桿的方式進行切削深度控制，驅動機構通過伺服電機進行切削角度控制。

平衡修正部夾持部俯視示意圖

設備兼容性說明：

設備參數：
